Про лазерную резку металла

Лазерная резка металла – это высокоточный и технологически продвинутый процесс, который кардинально изменил подходы к обработке металла в современной промышленности. Этот метод, основанный на фокусировке мощного лазерного луча на поверхность металла, позволяет выполнять резку с минимальными допусками и высокой повторяемостью, открывая двери для создания сложных и детализированных конструкций.

История развития лазерной резки:

История лазерной резки металла тесно переплетается с развитием лазерной технологии в целом. Первые эксперименты с использованием лазеров для резки материалов начались в 1960-х годах, вскоре после изобретения лазера. Однако, ранние лазеры были громоздкими, неэффективными и не могли обеспечить необходимую мощность и стабильность для промышленного применения.

Прорыв произошел с развитием CO2-лазеров и твердотельных лазеров, таких как Nd:YAG лазеры. CO2-лазеры оказались особенно эффективными для резки неметаллических материалов, а Nd:YAG лазеры – для резки металлов средней толщины.

В 1980-х и 1990-х годах, с появлением компьютеризированных систем управления (ЧПУ), лазерная резка стала более автоматизированной и точной. Это позволило использовать лазеры для резки сложных контуров и реализации сложных конструкторских решений.

С развитием волоконных лазеров в начале 2000-х годов произошла еще одна революция в лазерной резке. Волоконные лазеры отличаются высокой эффективностью, меньшим размером и возможностью фокусировки луча в очень маленькое пятно, что позволяет резать тонкие металлы с исключительной точностью и скоростью.

Принцип работы и оборудование:

Сердцем системы лазерной резки является лазерный генератор, который создает интенсивный луч света определенной длины волны. Этот луч проходит через систему линз и зеркал, которые фокусируют его в очень маленькое пятно на поверхности металла.

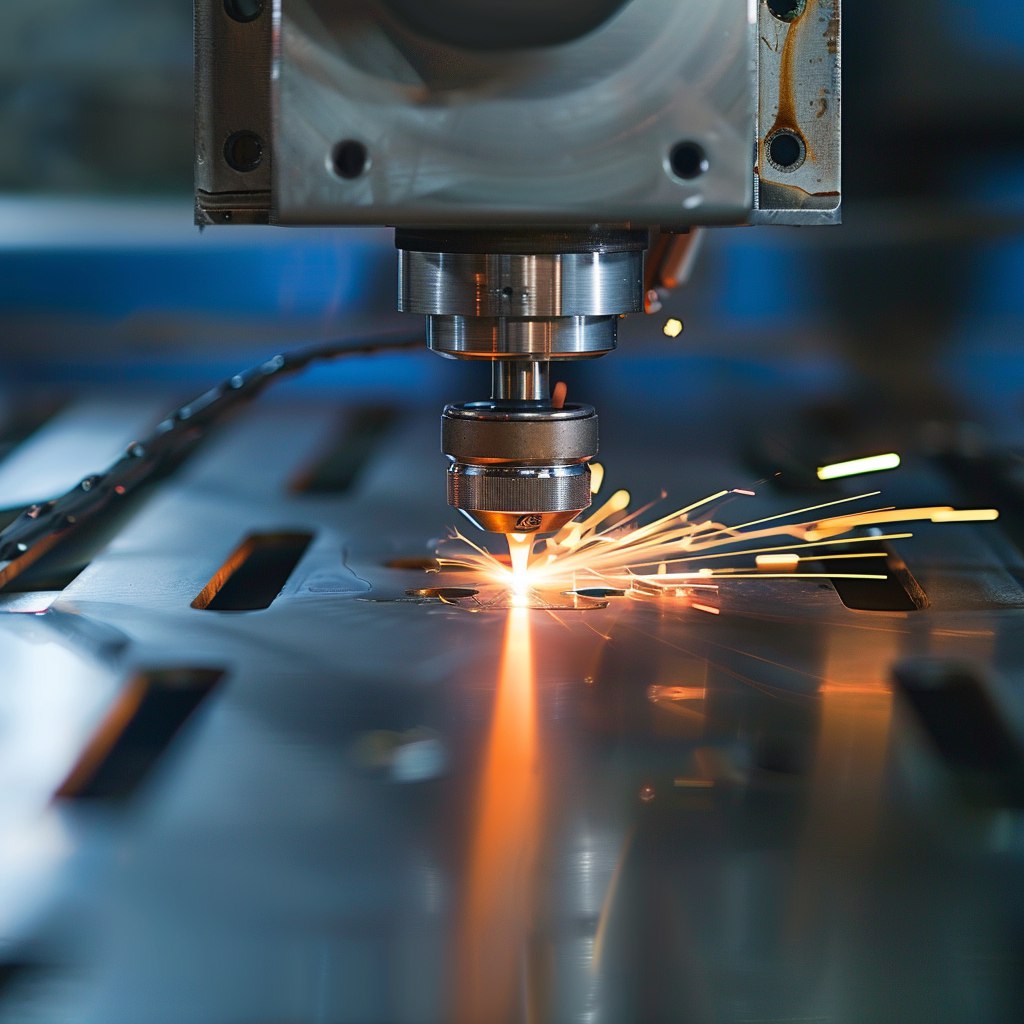

Когда сфокусированный лазерный луч попадает на металл, его энергия поглощается, вызывая мгновенный нагрев и плавление или испарение материала. Режущая головка перемещается по заданному контуру, контролируемая компьютером, и лазерный луч последовательно удаляет материал, формируя разрез.

Для удаления расплавленного или испаренного металла из зоны реза используются различные газы, такие как кислород, азот или аргон. Кислород используется для окислительной резки, при которой он реагирует с металлом, выделяя дополнительное тепло и увеличивая скорость резки. Азот и аргон используются для инертной резки, которая предотвращает окисление металла и обеспечивает более чистый и гладкий срез.

Основные компоненты оборудования для лазерной резки включают в себя:

  • Лазерный генератор: Создает лазерный луч. Может быть CO2, волоконным или твердотельным.
  • Система фокусировки: Состоит из линз и зеркал, фокусирующих лазерный луч в маленькое пятно.
  • Система ЧПУ: Управляет движением режущей головки и параметрами лазера.
  • Газовая система: Подает газ в зону реза для удаления расплавленного металла и защиты от окисления.
  • Стол для резки: Поддерживает заготовку во время резки.
  • Система охлаждения: Охлаждает лазерный генератор и другие компоненты системы.

Типы лазеров, используемых для резки металла:

Существует несколько типов лазеров, используемых для резки металла, каждый из которых имеет свои преимущества и недостатки:

  1. CO2-лазеры: Это один из старейших и наиболее распространенных типов лазеров, используемых для резки металла. Они работают на основе возбуждения молекул CO2 электрическим разрядом, что приводит к излучению инфракрасного света. CO2-лазеры отличаются высокой мощностью и могут резать широкий спектр металлов, включая сталь, алюминий и нержавеющую сталь. Однако, они менее эффективны, чем волоконные лазеры, и требуют более сложной системы обслуживания.
  2. Волоконные лазеры: Волоконные лазеры – это относительно новая технология, которая быстро завоевала популярность в области лазерной резки металла. Они работают на основе усиления света в оптическом волокне, легированном редкоземельными элементами. Волоконные лазеры отличаются высокой эффективностью, компактностью и возможностью фокусировки луча в очень маленькое пятно, что позволяет резать тонкие металлы с исключительной точностью и скоростью. Они также имеют более низкие эксплуатационные расходы, чем CO2-лазеры.
  3. Nd:YAG лазеры: Nd:YAG лазеры – это твердотельные лазеры, которые работают на основе возбуждения ионов неодима в кристалле граната, легированного иттрием и алюминием. Они излучают свет в ближнем инфракрасном диапазоне и могут использоваться для резки различных металлов, включая сталь, алюминий и медь. Nd:YAG лазеры имеют более высокую частоту импульсов, чем CO2-лазеры, что позволяет использовать их для маркировки и гравировки металла.
  4. Дисковые лазеры: Дисковые лазеры – это еще один тип твердотельных лазеров, которые отличаются высокой мощностью и хорошим качеством луча. Они работают на основе использования тонкого диска из легированного материала в качестве активной среды. Дисковые лазеры могут использоваться для резки толстых металлов и сварки.

Преимущества лазерной резки металла:

Лазерная резка металла имеет ряд преимуществ по сравнению с другими методами резки, такими как плазменная резка, гидроабразивная резка и механическая резка:

  • Высокая точность и качество реза: Лазерная резка обеспечивает высокую точность и качество реза, с минимальными допусками и отсутствием заусенцев. Это позволяет получать детали сложной формы с высокой степенью детализации.
  • Высокая скорость резки: Лазерная резка позволяет резать металл с высокой скоростью, особенно тонкие листы. Это повышает производительность и снижает время выполнения заказов.
  • Минимальная термическая деформация: Лазерная резка характеризуется минимальной термической деформацией металла, так как тепловая зона воздействия очень мала. Это позволяет сохранить механические свойства металла и избежать его коробления.
  • Возможность резки сложных контуров: Лазерная резка позволяет резать сложные контуры и геометрические фигуры, которые трудно или невозможно реализовать с помощью других методов резки.
  • Автоматизация процесса: Лазерная резка легко автоматизируется с помощью систем ЧПУ, что позволяет повысить производительность и снизить затраты на рабочую силу.
  • Бесконтактный процесс: Лазерная резка является бесконтактным процессом, что означает отсутствие механического контакта между инструментом и заготовкой. Это снижает износ инструмента и исключает возможность загрязнения металла.
  • Универсальность: Лазерная резка может использоваться для резки широкого спектра металлов, включая сталь, алюминий, нержавеющую сталь, медь, латунь и титан.

Применение лазерной резки металла:

Лазерная резка металла нашла широкое применение в различных отраслях промышленности, включая:

  • Машиностроение: Производство деталей машин, оборудования и инструментов.
  • Автомобилестроение: Производство кузовных деталей, элементов подвески и других компонентов автомобилей.
  • Авиационная промышленность: Производство деталей самолетов, вертолетов и других летательных аппаратов.
  • Судостроение: Производство корпусов судов, палубных конструкций и других элементов кораблей.
  • Электроника: Производство корпусов электронных устройств, печатных плат и других компонентов.
  • Медицинская техника: Производство хирургических инструментов, имплантатов и других медицинских изделий.
  • Архитектура и строительство: Производство элементов фасадов зданий, декоративных панелей и других строительных конструкций.
  • Рекламная индустрия: Производство рекламных конструкций, вывесок и других рекламных материалов.
  • Металлообработка: Производство металлических изделий на заказ, включая ограждения, ворота, решетки и другие металлоконструкции.
  • Производство ювелирных изделий: Раскрой и гравировка драгоценных металлов для создания сложных узоров.

Ограничения лазерной резки:

Несмотря на многочисленные преимущества, лазерная резка имеет и некоторые ограничения:

  • Ограниченная толщина резки: Лазерная резка наиболее эффективна для резки тонких и средних толщин металла. Для резки толстых металлов требуются более мощные лазеры, что увеличивает стоимость оборудования и эксплуатационные расходы.
  • Отражающие материалы: Некоторые металлы, такие как алюминий и медь, хорошо отражают лазерный свет, что снижает эффективность резки и требует использования специальных технологий, таких как добавление кислорода или использование лазеров с другой длиной волны.
  • Высокая начальная стоимость: Оборудование для лазерной резки имеет высокую начальную стоимость, что может быть препятствием для малых предприятий.
  • Требования к квалификации персонала: Для работы с оборудованием для лазерной резки требуется квалифицированный персонал, обладающий знаниями в области оптики, механики и программирования.
  • Безопасность: Лазерная резка представляет опасность для зрения и кожи, поэтому необходимо соблюдать строгие меры безопасности, такие как использование защитных очков и экранов.

Тенденции развития лазерной резки металла:

В настоящее время лазерная резка металла продолжает развиваться и совершенствоваться. Основные тенденции развития включают в себя:

  • Увеличение мощности лазеров: Разрабатываются все более мощные лазеры, которые позволяют резать толстые металлы с высокой скоростью и точностью.
  • Разработка новых типов лазеров: Ведутся исследования по разработке новых типов лазеров, таких как лазеры с ультракороткими импульсами, которые позволяют резать металл с еще большей точностью и минимальной термической деформацией.
  • Автоматизация и роботизация: Все больше процессов лазерной резки автоматизируются и роботизируются, что позволяет повысить производительность и снизить затраты на рабочую силу.
  • Интеграция с другими технологиями: Лазерная резка интегрируется с другими технологиями, такими как 3D-печать и сварка, что позволяет создавать сложные и функциональные изделия.
  • Развитие программного обеспечения: Разрабатывается специализированное программное обеспечение для проектирования деталей, оптимизации параметров резки и управления процессами лазерной резки.

В заключение:

Лазерная резка металла – это передовая технология, которая играет важную роль в современной промышленности. Благодаря высокой точности, скорости и автоматизации, она позволяет создавать сложные и детализированные конструкции из различных металлов. С развитием новых типов лазеров и совершенствованием технологий, лазерная резка металла будет продолжать оставаться востребованной и перспективной областью.
